Cómo se hace: integración de espectáculos de drones con fuegos artificiales

Por lo tanto, una solicitud para integrar los espectáculos de drones en el ecosistema existente parece totalmente lógica.

Para proporcionar una solución a estos requisitos, se deben completar tres hitos:

• El espectáculo de drones debe sincronizarse con el hardware existente, como piroconsolas, láseres, etc., lo que significa añadir capacidades de código de tiempo a los espectáculos de drones
• Los fuegos artificiales deben estar integrados en los propios drones
• Los movimientos del dron y los efectos pirotécnicos deben estar sincronizados con la música

Para lograr un inicio sincronizado del espectáculo de drones y el lanzamiento de los fuegos artificiales y para añadir un agradable ambiente de celebración al lugar, decidimos añadir música al espectáculo y sincronizar los movimientos de los drones y los disparos de los fuegos artificiales.

Como todo el proceso es complejo e involucra a diferentes industrias del espectáculo (como animadores, pirotecnia y especialistas en drones), decidimos dividir el trabajo en tareas más pequeñas para facilitar la planificación.

Para lograr el primer hito, todas las partes involucradas tuvieron que ponerse de acuerdo sobre cómo comunicarían el código de tiempo y qué estándar de código de tiempo se utilizará.

El soporte inicial de Timecode para el software Drone Show se diseñó teniendo en cuenta un hardware específico: FireOne TimeMachine. Este dispositivo líder del sector es totalmente compatible con el software Drone Show y también se puede integrar con otro hardware que dependa de Timecode. El uso más común de esta TimeMachine es cuando se debe iniciar un espectáculo basándose en un reloj, ya que la máquina cuenta con un receptor GPS para obtener la hora exacta.

En este caso, el objetivo era sincronizar todo el lanzamiento del sistema implicado y la hora exacta del reloj no era fundamental. Por lo tanto, se decidió utilizar un PC con una interfaz de audio profesional para transmitir el código de tiempo. Un software (ShowSim 3D) instalado en el ordenador generaría el código de tiempo y cualquier hardware que dependiera del código de tiempo podría conectarse a la interfaz de audio de múltiples salidas.

El beneficio adicional de esta configuración es que permite una mayor flexibilidad: cualquier dispositivo involucrado puede obtener el código de tiempo en el formato requerido, ya sean fuegos artificiales, drones, láseres, fuentes u otros.

• Se acordó que la forma más universal de proporcionar código de tiempo a todas las partes es una interfaz de audio profesional con varias salidas de línea de tipo XLR. Y que el código de tiempo se generaría a partir del software ShowSim 3D
• Desde la interfaz de audio, el código de tiempo se pasaba a la unidad de control de fuegos artificiales a través de una salida y al PC de la estación terrestre del dron (Drone Show Software) a través de otra salida de audio. Desde una tercera salida de línea, la música se transmitiría al amplificador y a los altavoces.

Otra tarea que había que completar era decidir la música exacta que se reproduciría durante el espectáculo y qué mostrarían los drones en el cielo. Nos decidimos por una pista de audio para celebrar: https://audiojungle.net/item/victory-day/24011338

‍Mientras tanto, los animadores hacían su trabajo y hacían bocetos de las escenas del espectáculo que se mostrarían, entre las ideas figuraban:

• Un fuego artificial como símbolo para las celebraciones del 4 de julio
• Águila calva americana
• La forma de los EE. UU.
• La Estatua de la Libertad
• Redacción del 4 de julio para que quede claro para qué sirve el espectáculo
• La bandera de EE. UU.

Una vez que se acordaron las escenas de animación y la música, los animadores comenzaron a crear la animación en sí mismos mientras intentaban hacer coincidir las escenas de la animación con la música.

Luego, con la animación terminada, los técnicos de fuegos artificiales planificaron los tiempos y las tomas pirotécnicas que utilizarían y configuraron una pista con códigos de tiempo.

Mientras tanto, los ingenieros de drones estaban desarrollando una solución de activación para activar el encendedor eléctrico de cerillas desde el controlador de vuelo del dron. Se decidió que la forma más sencilla de activar la carga consistía en utilizar los controladores basados en PWM disponibles, en los que la entrada sería de 4 segundos (14,2 V) procedente de la batería del dron y la señal PWM procedente de la servosalida del controlador de vuelo y el fósforo electrónico se conectaría a las salidas.

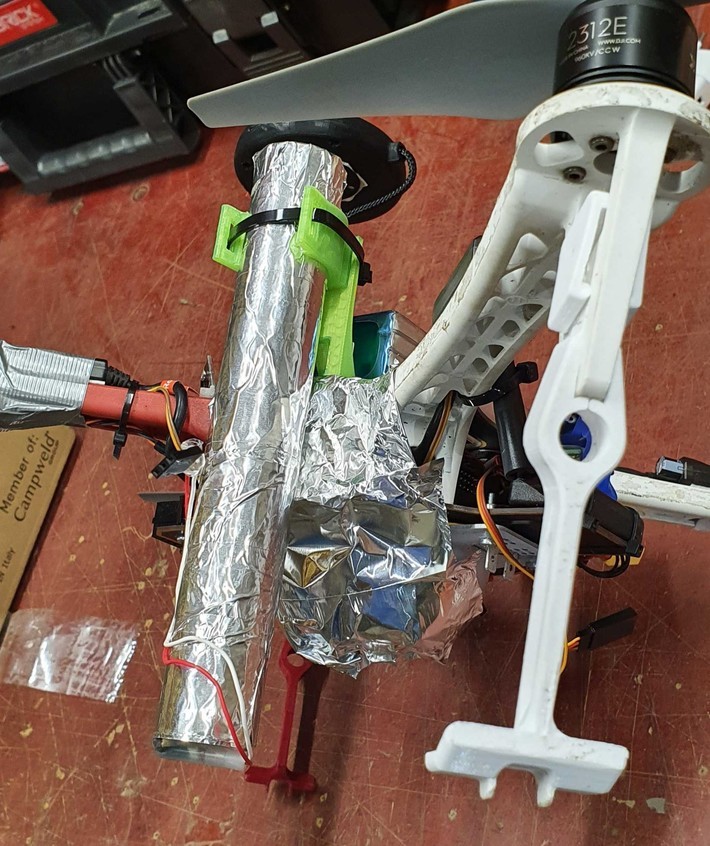

Para colocar la carga de fuegos artificiales en el dron, se diseñó un soporte impreso en 3D para contener la carga. En la imagen, el soporte para pirotecnia es de color verde neón y, a la derecha, el controlador PWM:

Con el soporte y el sistema de activación listos, el equipo del dron realizaría una presentación previa: volaría toda la animación comenzada con la ayuda de un código de tiempo para verificar los siguientes aspectos del proceso:

• El programa se puede iniciar correctamente con el código de tiempo y está sincronizado con la música
• La animación es segura para volar y las velocidades y distancias están dentro de los límites seguros.
• La partida electrónica se puede activar correctamente durante la animación

Después de un exitoso pre-show, todo está listo para el lugar actual. Decidimos celebrar el Día de la Independencia de los Estados Unidos con el espectáculo (de ahí los símbolos y la música).

Y este es el resultado final:
‍

‍
